A análise da implantação, expansão ou estratégia de operação do seu sistema ou empreendimento começa aqui

Um estudo de fluxo de potência pode envolver diversos tipos de análise, como verificação de perfil de tensão e de carregamento de circuitos e avaliação do efeito de desligamentos. Também pode ser uma etapa preparatória para outros estudos, como a geração de um caso base para um estudo de transitórios eletromecânicos. Seja qual for o caso, o ANAREDE coloca à disposição do usuário um conjunto completo de funcionalidades, adequado às práticas correntes para estudos do Sistema Interligado Nacional (SIN).

O programa computacional ANAREDE é um abrangente conjunto de funções de análise de sistemas elétricos de potência em regime permanente que inclui fluxo de potência, análise de contingências, análise de sensibilidade de tensão e fluxo, entre outras. O ANAREDE é uma opção natural para a realização de estudos de acesso, planejamento da operação e da expansão do SIN por vários fatores, como: integração com outros programas de análise de redes, como ANAFAS e ANATEM, disponibilização por ONS e EPE de bases de dados compatíveis com esses programas, integração com programas auxiliares para pós-processamento de resultados e ações de educação em engenharia voltadas ao treinamento de usuários.

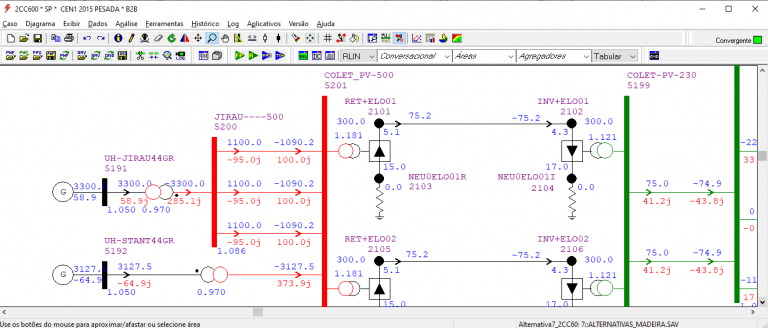

Tela Principal do Anarede com diagrama unifilar do sistema de transmissão do AHE do Rio Madeira.

Aplicação diversificada

O ANAREDE é utilizado por empresas de geração, transmissão e distribuição de energia elétrica, públicas e privadas, além de entidades setoriais, como ONS e EPE, consultoras e universidades. O programa é voltado a estudos de acesso de empreendimentos de geração e transmissão, além de estudos de planejamento da operação e da expansão do SIN. O desenvolvimento do programa conta com a colaboração de agentes de geração e transmissão, em particular das empresas Eletrobras e do ONS. Universidades também participaram, em diversos momentos, dos esforços de desenvolvimento, divulgados regularmente através de artigos e participações em congressos, seminários e webinars.

O ANAREDE tem como núcleo um módulo de solução de fluxo de potência que utiliza o método full Newton. Em torno desse módulo, foram desenvolvidas outras funções de análise de redes que permitem utilizar o programa tanto em um estudo de acesso de um pequeno empreendimento quanto em estudos de planejamento da operação do SIN. Recentemente, foi incorporado ao ANAREDE um módulo para cálculo automático da margem de transmissão baseado em metodologia desenvolvida em conjunto por EPE e ONS, conferindo ao programa características únicas e a possibilidade de utilização em estudos voltados para leilões de geração de energia elétrica.
