Conheça as principais características e funcionalidades do programa ANAFAS:
Execução automática de grande variedade de faltas
Resultados orientados a pontos de falta ou de monitoração
Visualização fasorial de tensões e correntes
Estudo automático de superação de disjuntores
Obtenção de equivalentes de rede com erro máximo predefinido e minimização do número de ligações equivalentes criadas
cálculo automático da evolução dos níveis de curto
geração automática de arquivos de alteração a partir da comparação entre duas configurações
modelagem eficiente de geradores conectados por inversores (eólicos tipo IV e fotovoltaicos) como fontes de corrente controladas, via processo iterativo
possibilidade de representação do acoplamento mútuo entre trechos de linha com superposição
geração de arquivos de testes de relés em formato COMTRADE
editor gráfico de diagramas unifilares, permitindo a interação direta sobre os elementos do diagrama e fácil visualização de resultados
linguagem script para uso em modo batch

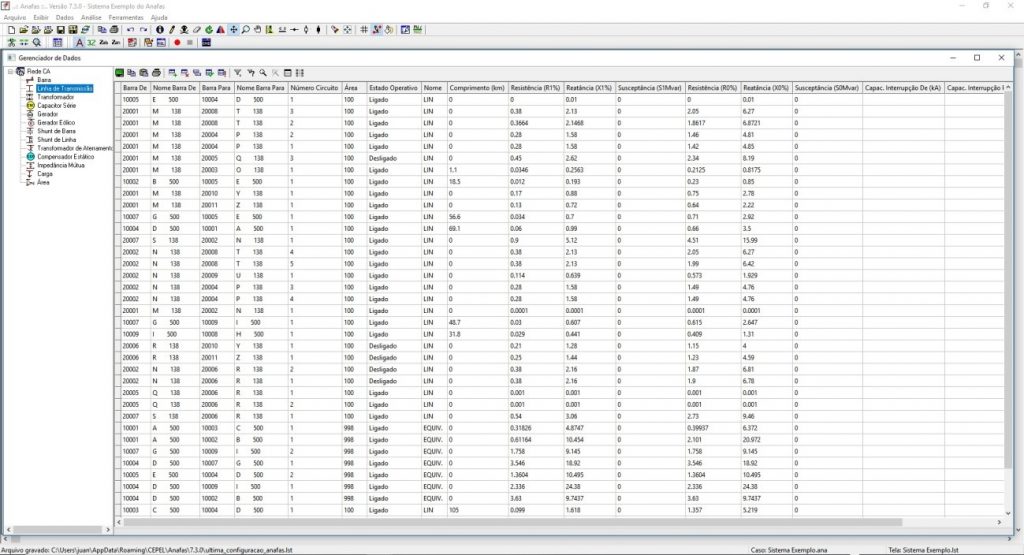

Gerenciador para visualização e edição tabular de dados
integrado ao editor de textos EditCepel para edição de arquivos de dados

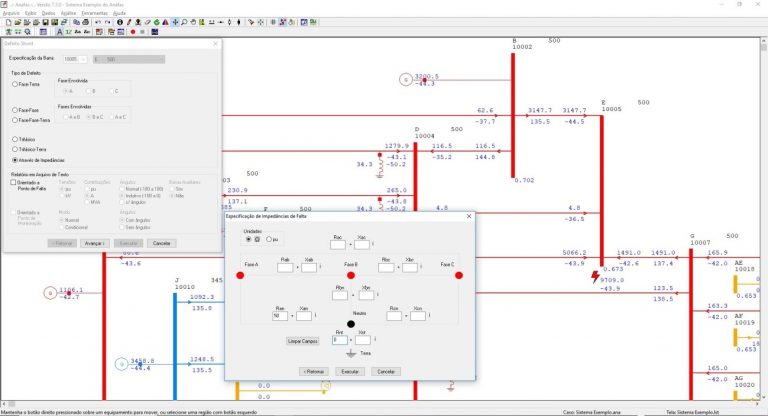

Falta através de impedâncias
O programa ANAFAS pode ser usado com diferentes objetivos. Conheça suas principais aplicações:
Dimensionamento e avaliação de superação de equipamentos por corrente de curto-circuito
Estudos de acesso à rede básica
Avaliação da evolução dos níveis de curto
Auxílio na localização de faltas em linhas de transmissão
Auxílio no projeto e definição dos ajustes de sistemas de proteção
Obtenção de equivalentes de rede para utilização em estudos envolvendo transitórios eletromecânicos ou eletromagnéticos
Estudos de afundamento momentâneo de tensão
Gerenciador para visualização e edição tabular de dados
Além disso, o ANAFAS dispõe de:
possibilidade de modelagem de carregamento pré-falta
possibilidade de modelagem da proteção MOV de capacitores série através de processo iterativo específico, para determinação da impedância equivalente do conjunto capacitor-MOV
ferramenta para seccionamento de linhas, com repartição automática de todos seus acoplamentos mútuos de sequência zero
capacidade de cálculo de impedância equivalente e de caminho topológico mínimo entre duas barras quaisquer
Para viabilizar esses recursos, o programa utiliza diversos métodos matemáticos e computacionais, como os seguintes:
solução por método geral utilizando equivalentes trifásicos de dimensões reduzidas para as barras diretamente afetadas pela falta e correntes de compensação em vetores esparsos com alta eficiência computacional
modelagem dos geradores conectados por inversor (tipo fonte de corrente) por fora dos equivalentes reduzidos, para garantir eficiência computacional no processo iterativo de solução
utilização de matrizes primitivas de sequência zero representando linhas inteiras, de modo a permitir a correta representação de trechos acoplados com superposição
