Programa auxiliar CDUEDIT: Editor de Controladores Definidos pelo Usuário

Editor de Controladores Definidos pelo Usuário

Facilidade para definição de controles

O programa auxiliar CDUEdit – Editor de Controladores Definidos pelo Usuário permite a criação, via interface gráfica, de novos modelos de controladores definidos pelo usuário para uso em alguns dos programas do Cepel voltados a estudos elétricos, como o ANATEM, o PacDyn   e o AnaHVDC.

Os controladores definidos pelo usuário (CDU) são controladores genéricos associados aos diversos equipamentos, cujos dados são incluídos na forma de diagrama de blocos, havendo a flexibilidade de modelagem de controladores genéricos sem a necessidade de programação computacional por parte dos usuários ou outros tipos de modificações.

Base de modelos CDU

O programa auxiliar CDUEdit diferencia-se no gerenciamento da base de dados de modelos CDU e garante a consistência entre as informações gráficas, por diagrama de blocos, e os dados usados na simulação. O CDUEdit cria arquivos e permite a exportação dos controladores criados em dois formatos: formato texto (.CDU) e formato binário (.CDE).

Com as constantes entradas de novos equipamentos no sistema elétrico e a modernização dos sistemas de controle, os CDUs passaram a ser uma necessidade para os estudos de planejamento e operação, como análise de transitórios eletromecânicos (programa ANATEM), de análise e controle de oscilações eletromecânicas (programa PacDyn) e de análise de transitórios eletromagnéticos e eletromecânicos em redes elétricas com múltiplos elos de corrente contínua (programa AnaHVDC).

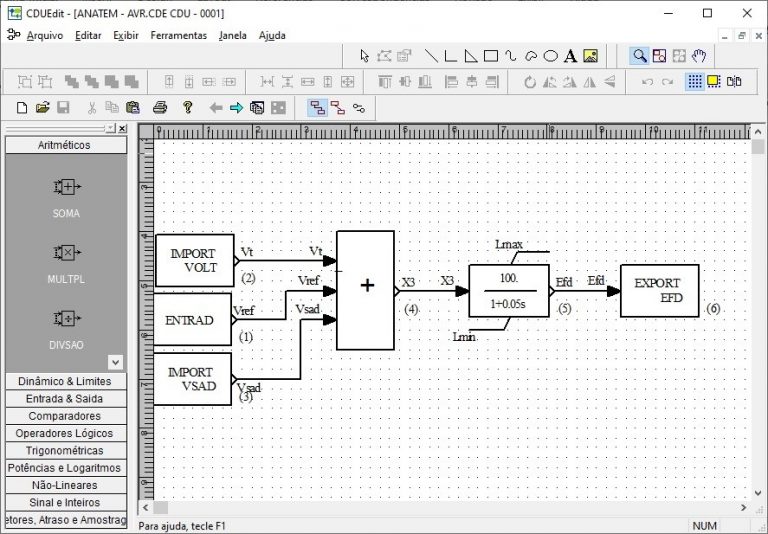

Diagrama de controle definido pelo usuário

O programa auxiliar CDUEdit se destaca pela flexibilidade para a definição de controles, por meio de uma interface gráfica simples, na qual o usuário seleciona blocos predefinidos, faz conexões entre blocos, define parâmetros etc.; por fim, o CDUEdit gera arquivos para uso em simulações dos programas ANATEM, PacDyn e AnaHVDC.

Devido à complexidade dos controladores de grande porte utilizados em simulações dinâmicas, foram incluídas funcionalidades próprias para auxiliar o usuário na correta definição destes controles e na depuração dos dados durante a fase de validação, como seccionamento de conexões, procura por blocos, variáveis de entrada e saída e definição de parâmetros.

As facilidades proporcionadas pelo programa auxiliar CDUEdit aumentam a produtividade das equipes de estudos elétricos, pois a rápida definição de controles proporciona agilidade na produção dos estudos.

O programa auxiliar CDUEdit é compatível com o sistema operacional Microsoft Windows.

E-mail institucional

cduedit@cepel.br

Palavras-Chave

Modelagem de controladores, ANATEM, PacDyn, AnaHVDC, Simulações Dinâmicas, CDU, controlador definido pelo usuário
