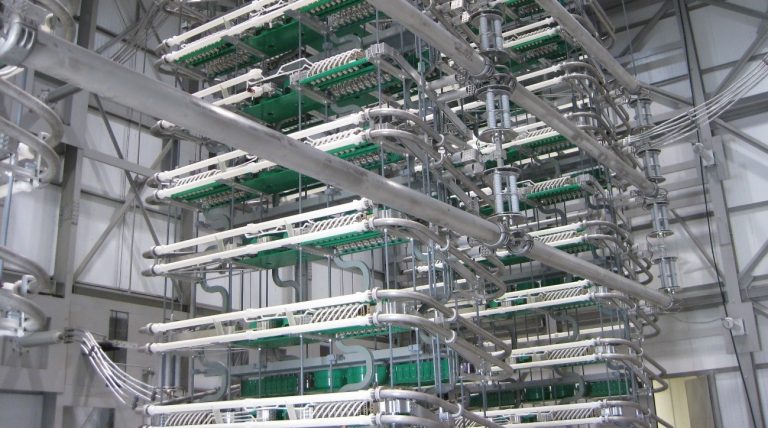

(Figura 1) Casa de válvulas do Back-to-Back CCC na SE Porto Velho

A análise de interações entre os elos HVDC e a rede, destacando-se o fenômeno de falhas de comutação, é fundamental na operação e planejamento dos sistemas elétricos

Sistemas elétricos de potência de grande porte que incluem múltiplos elos de corrente contínua – como já é a realidade do Brasil – requerem técnicas inovadoras de simulação para representar adequadamente o comportamento dinâmico dos elementos de corrente contínua.

O programa AnaHVDC simula o comportamento dinâmico de sistemas elétricos de potência de grande porte com múltiplos elos de corrente contínua em configuração multi-infeed, com foco na verificação da ocorrência de falhas de comutação causadas por manobras e contingências na rede de transmissão, possibilitando antecipar medidas mitigadoras. O programa utiliza modelos baseados em Fasores Dinâmicos para representação dos transitórios eletromecânicos e eletromagnéticos via modelagem fasorial sem perda de precisão.

Trata-se de uma solução inovadora, a única no mundo a possibilitar este tipo de simulação em sistemas de grande porte.

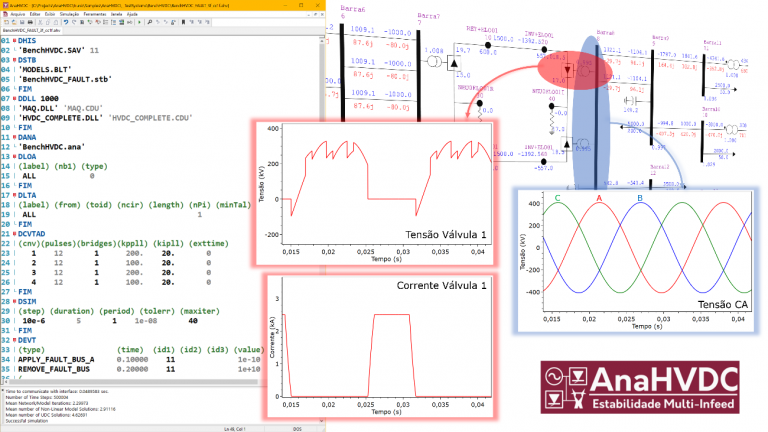

(Figura 2) Programa AnaHVDC – Cálculo da Tensão CC e Corrente CC na válvula

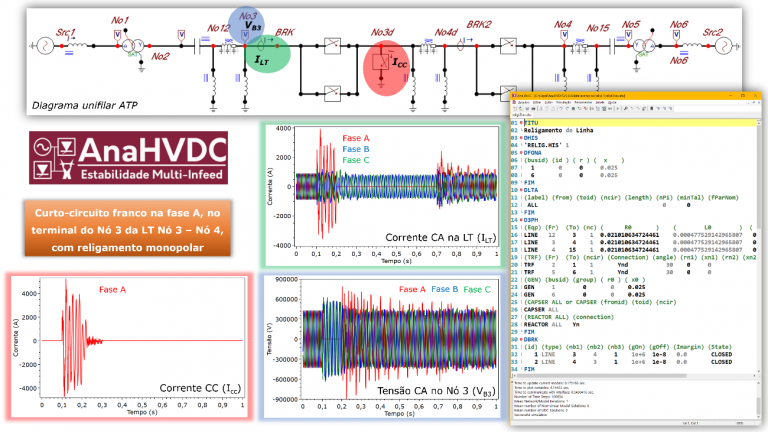

(Figura 3) Programa AnaHVDC – Religamento Monopolar

Conheça as principais aplicações do AnaHVDC

  • Estudos de multi-infeed do SIN – Sistema Interligado Nacional
    • Avaliação da estabilidade transitória do sistema, considerando maior precisão na detecção e representação da falha de comutação nos elos HVDC e de suas interações com os modos inter-áreas
  • Estudos convencionais de transitórios eletromagnéticos de manobra sem a necessidade de criação de equivalentes
    • Energização de Transformadores
    • Energização de Linhas de Transmissão
    • Rejeição de Carga
    • Religamento Tripolar de Linhas de Transmissão
    • Religamento Monopolar de Linhas de Transmissão
    • Tensão de Restabelecimento Transitória


Funcionalidades que otimizam resultados

  • Metodologia baseada na Teoria de Fasores Dinâmicos
  • Simulação de transitórios eletromagnéticos e eletromecânicos em sistemas de potência de grande porte com configurações HVDC multi-infeed
    • Representação detalhada dos modelos de máquina e seus controles
    • Representação detalhada de equipamentos não-lineares (SVC, TCSC e HVDC)
    • Representação trifásica da rede do SIN, incluindo componentes harmônicos, sem necessidade de equivalentes
  • Análise do comportamento dinâmico, incluindo a detecção de falhas de comutação, entre os elos HVDC e entre os elos HVDC e a rede CA
  • Inicialização automática a partir de um ponto de operação de fluxo de potência (Anarede)
  • Utilização da base de dados de estabilidade eletromecânica (Anatem) e da base de dados de sequência zero (Anafas)
  • Simulação de eventos desbalanceados
  • Integração com o programa PacDyn EMT para análise linear de interação entre os controles

E-mail institucional

anahvdc@cepel.br

Palavras-Chave

Dinâmica, Controle, Transitórios Eletromecânicos, Transitórios Eletromagnéticos, Elos de Corrente Contínua, HVDC, Multi-infeed, Funções de Chaveamento, Falhas de Comutação, Fasores Dinâmicos, FACTS, Compensador Estático, SVC, Controle Definido Pelo Usuário, Transitórios Eletromagnéticos de Manobra
