Monitoramento de Equipamentos Elétricos de Alta Tensão por
meio de Medição de Descargas Parciais (DP)
A Medição de Descargas Parciais (DP) é um teste não destrutivo
que visa avaliar o isolamento de equipamentos elétricos de alta tensão. As DP
são sintomas de fragilidade do material isolante, que, em muitos casos, evoluem
para falhas do equipamento elétrico que podem ser catastróficas e de altíssimo
custo. Portanto, a detecção, a quantificação, o reconhecimento do tipo de DP e
a sua localização ajudam a minimizar as ocorrências de falhas e auxiliam nas
tomadas de decisão para intervir no equipamento elétrico. Essa técnica pode ser
aplicada em cabos, geradores, motores, compensadores síncronos, transformadores
de potência, reatores, transformadores de instrumentos, disjuntores,
subestações isoladas a gás, capacitores de potência e para-raios.
·
Tecnologia
de processamento digital de alta resolução, que provê medições com acurácia
elevada.
·
Tecnologia
para manutenção preditiva e diagnóstico.
·
Totalmente
baseada em instrumentação modular e em processamento digital de sinais.
·
Utiliza
módulos de hardware de uso genérico, controlados por software desenvolvido pelo
Cepel.
·
Permite
a localização do defeito.
·
Menor
tamanho, menor custo e maior flexibilidade se comparado a quaisquer sistemas
equivalentes.

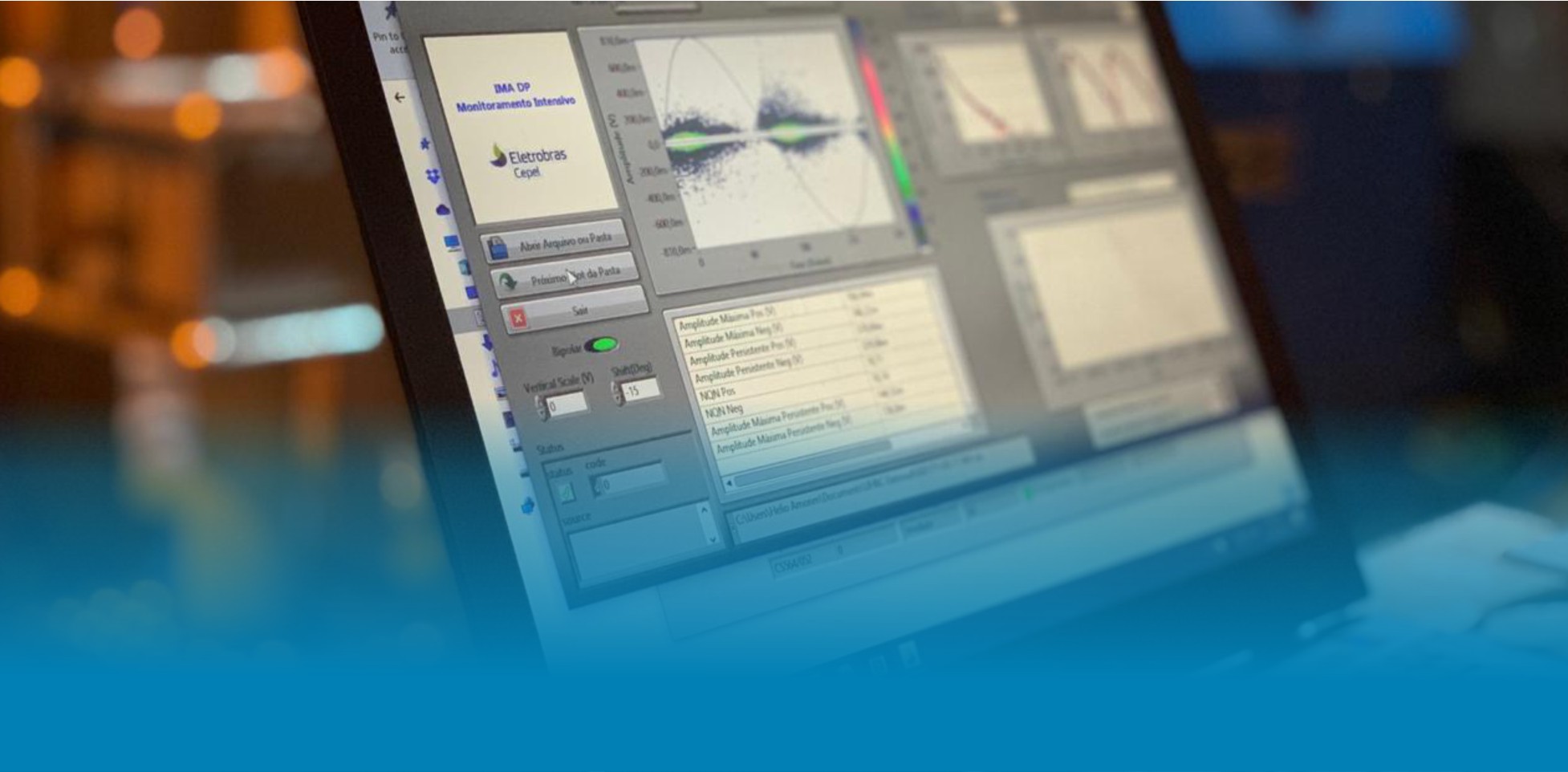

Figura 1 – Interface do IMA-DP
Gráficos e medições
· Exibição da taxa de repetição das descargas parciais (pulsos por segundo) versus magnitude (mV), para pulsos positivos e negativos.
· Exibição da taxa de repetição dos pulsos para uma dada combinação de ângulo de fase e amplitude.
· Apresentação dos valores médios e máximos das amplitudes dos pulsos positivos e negativos por cada sensor, permitindo plotar curvas de tendência ao longo do tempo.
· Separação e classificação dos sinais de DP e sinais de ruídos, identificando se a origem dos sinais medidos é interna ao equipamento ou provém do sistema elétrico externo.

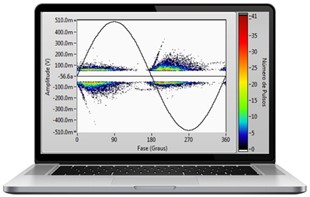

Figura 2 – Histogramas “PRPD” de Descargas Parciais.
Benefícios às empresas
· Subsídios para gestão da manutenção de equipamentos elétricos de alta tensão.
· Minimização da probabilidade de ocorrência de falhas em equipamentos elétricos de alta tensão e suas consequências.
· Melhoria da confiabilidade do sistema elétrico.
· Redução de custos operacionais e de seguros dos equipamentos elétricos de alta tensão.
· Identificação de causas de falha.
· Contribuição para melhoria de projetos.
· Contribuição para melhoria de especificações técnicas.
· Desenvolvimento de conhecimento e capacitação técnico-científica na área de medição em alta tensão no campo e monitoramento de equipamentos elétricos de alta tensão.
Premiações
O IMA-DP já recebeu muitos prêmios em eventos nacionais e internacionais, com destaque para o National Instruments Engineering Impact Awards, em 2018.
E-mail corporativo
ima@cepel.br
Palavras-Chave
Equipamentos Elétricos de Alta Tensão, Monitoramento, Descargas Parciais
